在生活中，你可能接触过各种各样的电子产品，那么你可能并不知道它的一些组成部分，比如它可能含有的开关电源，那么接下来让小编带领大家一起学习开关电源设计。
在线电源设计的第一步是定义电源需求，包括电压范围、输出电压和负载电流。可能的解决方案会得到自动评估，并将一、两个推荐方案呈现给用户。这也是设计者可能遇到麻烦的第一个地方：如果需求的表达不正确（例如，如果实际的输入电压范围高于或低于输入值），则不适合的解决方案也会显示。用户可以尝试多组需求，但必须对系统需求有清晰的概念。
脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避免与其他电路平行，应避开。
当选定了稳压器解决方案后，就可以确定该电路的元器件。该工具会会显示元器件的号码。用户可以更改为一个预设的替代品，或输入一个定制元件。对于元器件值和所有关键的寄生参数值都有指导。如果采用了与推荐值差异较大的定制元件，恐怕性能就会下降不少。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。
性能评估
一旦选定了电路元器件，就到了评估性能的时候了。一般来说，性能评估要看频率响应值（交叉频率和相位裕度）、峰值电流和电压，以及热性能值（效率、结温和元件温度）。尽管这些计算建基于模型，仿真结果与工作台数据还是匹配得很好的。
发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。
电气仿真与热仿真

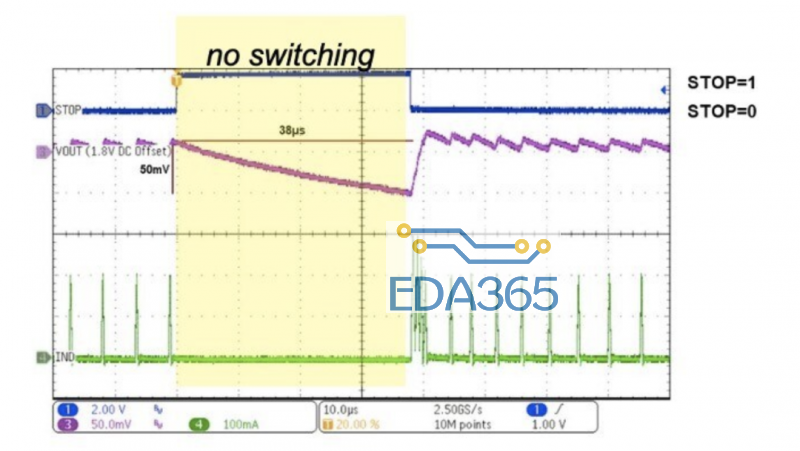

电气仿真支持某些解决方案。这些仿真器会显示出逻辑图，用户可以进一步更改元器件，并在稳压电路上运行测试。现有的测试包括波德图、稳态、线路瞬态、负载瞬态和起动。（注意，波德图只能用于那些采用固定频率稳压器IC的电路。）为使在线测试更有用，用户应仔细检查所有测试条件。输入电压和负载电流对每次测试都可能会变化，而默认值可能与用户的系统不相匹配。用户必须先估计出应得的结果，如果仿真结果与之不同，去找出原因。
